梯形安全光幕 安全光柵
概述
華維思安全光幕性價比極高，是實現危險點保護和單側進入保護的完美解決方案，自始至終幫助用戶輕松實現安全保護。 安全與效率的結合——實用性最佳 在各個行業，性價比極高的華維思安全光幕日復一日地保障人員，以及生產機器和系統（如應用在各種尺寸工件的加工機器中）的安全。
定制型安全光幕– 技術規格綜述
■ 2級安全保護
■ 無盲區/有盲區 可選
■ 分辨率：10/15/20/30/40/60 mm
■ 防護區域高度：60 mm至3000 mm
■ 在防護區域?qū)挾鹊淖詣?dòng)測距范圍達5m
■ 環境工作溫度：–30℃至+65℃
■ 外殼防護等級：IP 65
■ M12航空插頭
典型應用領域包括：
■ 機床行業 ■ 壓力機行業
■ 汽車行業 ■ 治具設備
■ 搬運及倉儲系統 ■ 焊接設備
■ 消費品和包裝行業 ■ 區域防護
■ 測試設備 ■ 食品制造業
■ 電子設備行業 ■ 熱壓成型機行業
■ 醫藥設備行業 ■ 機器人制造行業
技術參數
|

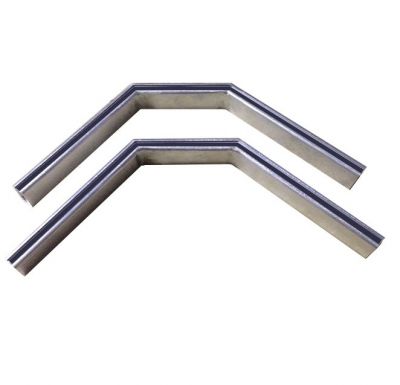

產品實物圖片
|
|
|
光幕類型
|
定制
|
|
截面尺寸
|
13*28mm、18*35mm、26*29mm、30*30mm、35*35mm、35*50mm
|
|
外殼防護等級
|
IP65
|
|
供電電壓
|
DC12V-36V±10%
|
|
響應時間
|
≤10ms
|
|
信號輸出
|
NPN/PNP/繼電器
|
|
同步類型
|
光同步/線同步
|
|
光束數量
|
4-500束
|
|
光軸間距
|
10mm/15mm/20mm/30mm/40mm/60mm
|
|
保護高度
|
60-3000mm
|
|
保護距離
|
0.1-10m或10m以上（訂貨時備注）
|
|
光幕形式
|
對射型
|
|
抗干擾能力
|
10000Lux
|
|
外形材質
|
鋁合金
|
|
電路保護
|
反接保護/輸出短路保護
|
|
消耗功率
|
3-8W
|
|
工作溫度
|
-15℃--65℃
|
|
環境溫度
|
20C,RH≤85%
|
|
介電強度
|
DC30V.5A
|
|
絕緣電阻
|
＞100 MΩ
|
|
產品認證
|
CE ROHS
|
華維思安全光幕廣泛適用于各種安全應用
針對極其有限的空間：連續性保護區域
華維思定制型安全光幕可形成高分辨率的連續性保護區域，保護范圍涵蓋整個外殼，直至外殼末端，可以最大程度地縮短機器集成所需的安全距離。此外，華維思定制型安全光幕的保護區域高度可達2000 mm。因此，該產品允許超出安全區域上方和下方的距離遠小于現有安全標準。華維思定制型安全光幕還能夠縮短操作人員與危險點之間的安全距離，有效提高生產效率。
堅固外殼：華維思定制型安全光幕采用高強度鋁型材作為外殼，最大限度保證了安全光幕抗彎曲及抗撞擊能力。
只需上電：無需任何設置就可實現安全防護，且工作和故障診斷非?？焖佟?nbsp;
借助LED指示燈實現快速調試： HWS系列安全光幕無需預先配置即可實現所有基本功能，而且無需軟件即可完成調試過程。此外，部分型號還配備集成LED指示燈與診斷功能，有效縮短了調試時間。
即插即用式維護與更換:HWS系列安全光幕無需配置或接線即可快速進行維護。所有產品均采用精妙的支架設計與標準化的M12-4針插頭技術，簡化了各個設備的更換過程。此外，明亮的LED可以連續提供所有過程的狀態信息。
安全光幕安裝須知
注意：安裝位置是指安全光幕相對于機床上下模口的位置，即在保證安全距離的前提下，安全光幕的最下一束光不得高于下?？诘南逻吘?，最上束光不得低于上?？诘纳线吘?。這就涉及到安全光幕保護高度
安全距離的計算
為確保操作者人身安全，安全光幕的安裝位置必須符合安全距離的規定要求。否則，仍存在發生事故的可能。
■ 安全距離是指光幕與模具刃口間的最小距離，其計算方法應根據壓力機的制動方式依公式計算，或參照下表確定。
■ 對于滑塊能在行程的任意位置制動停止的壓力機，安全距離：
Ds=1.6（T1+T2）
式中：Ds——安全距離，單位米
1.6——人手的伸展速度，單位米/秒（m/s）
T1——安全光幕的響應時間，0.02秒
T2——設備的制動時間，即從制動開始到滑塊停止的時間，單位秒，從實制動情況測定
■ 對于滑塊不能在行程的任意位置制動停止的壓力機，安全距離：
Ds=1.6Ts
式中：Ds——安全距離，單位米
1.6——人手的伸展速度，單位米/秒（m/s）
Ts——從人手離開光幕（即允許起動滑塊）至設備滑塊到達下死點的時間，即滑塊的下行程時間，單位秒，可依下面公式計算或?qū)嶋H測定：
Ts=（1/2+1/N）T
式中：N ——離合器的接合槽數
Tn——曲軸回轉一周的時間，單位秒
接線方式
指示燈狀態解讀
|
輸出形式
|
光幕狀態
|
受光器指示燈
|
輸出晶體管狀態
|
|
NPN型
|
通光
|
亮綠燈
|
ON
|
0.3W輸出電平≤1V
|
|
遮光
|
亮紅燈
|
OFF
|
OPEN漏電流≤2mA
|
|
故障
|
紅燈閃爍
|
OFF
|
OPEN漏電流≤2mA
|
|
PNP型
|
通光
|
亮綠燈
|
ON
|
0.3W 輸出電平≤1V
|
|
遮光
|
亮紅燈
|
OFF
|
OPEN,DO0V 對地電阻10K
|
|
故障
|
紅燈閃爍
|
OFF
|
OPEN,DO0V 對地電阻10K
|
尺寸設計
根據客戶要求，可定制各種尺寸、各種形狀的產品。
